螺旋板式換熱器
概述
螺旋板式換熱器是一種新型換熱器,傳熱效率好,運行穩定性高,可多臺共同工作。適用汽-汽、汽-液、液-液,對液傳熱。
結構性能

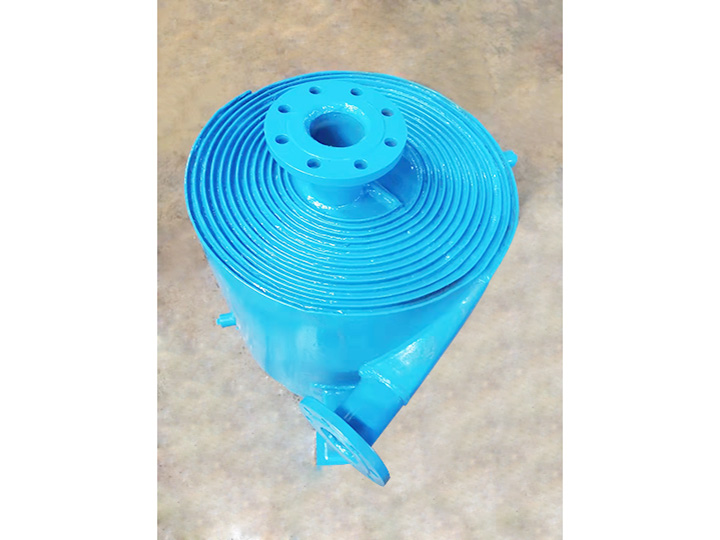

1、本設備由兩張卷制而成,形成了兩個均勻的螺旋通道,兩種傳熱介質可進行全逆流流動,大大增強了換熱效果,即使兩種小溫差介質,也能達到理想的換熱效果。

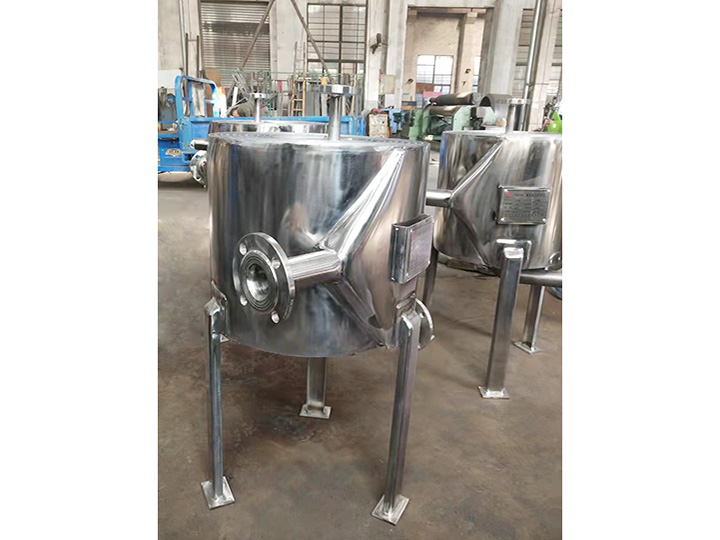

2、在殼體上的接管采用切向結構,局部阻力小,由于螺旋通道的曲率是均勻的,液體在設備內流動沒有大的轉向,總的阻力小,因而可提高設計流速使之具備較高的傳熱能力。

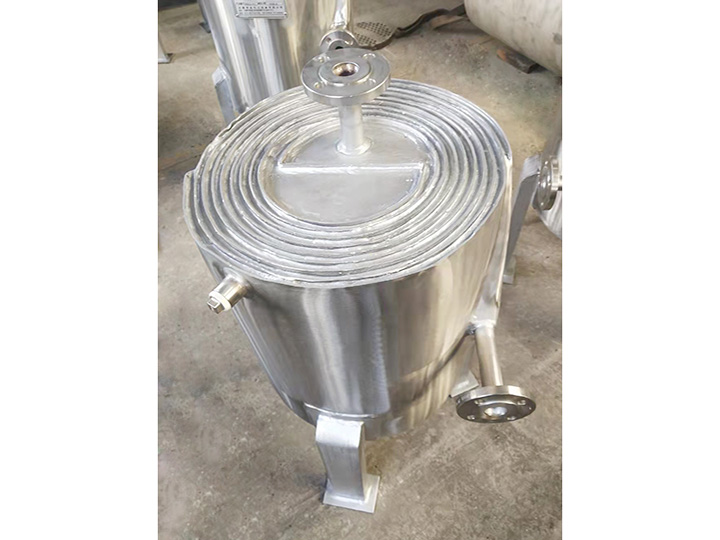

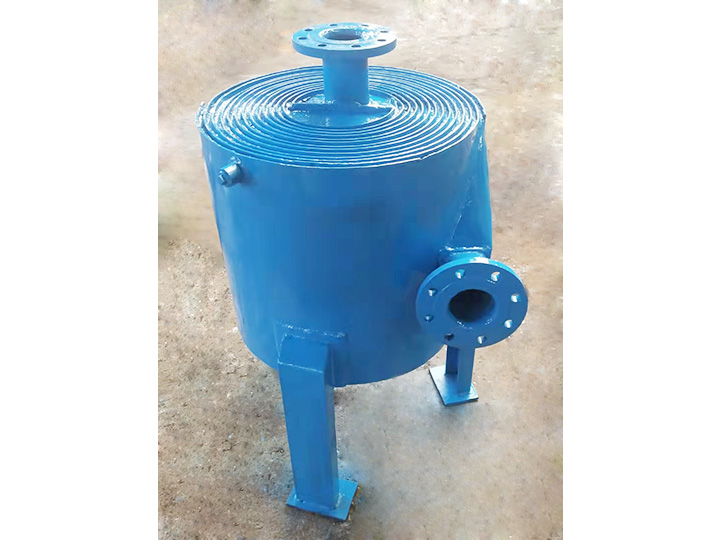

3、I型不可拆式螺旋板式換熱器螺旋通道的端面采用焊接密封,因而具有較高的密封性。

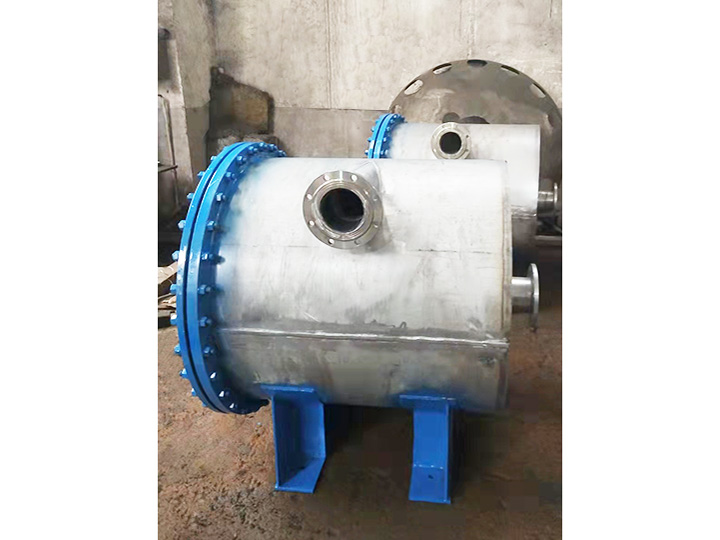

4、II型可拆式螺旋板換熱器結構原理與不可拆式換熱器基本相同,但其中一個通道可拆開清洗,特別適用有粘性、有沉淀液體的熱交換。

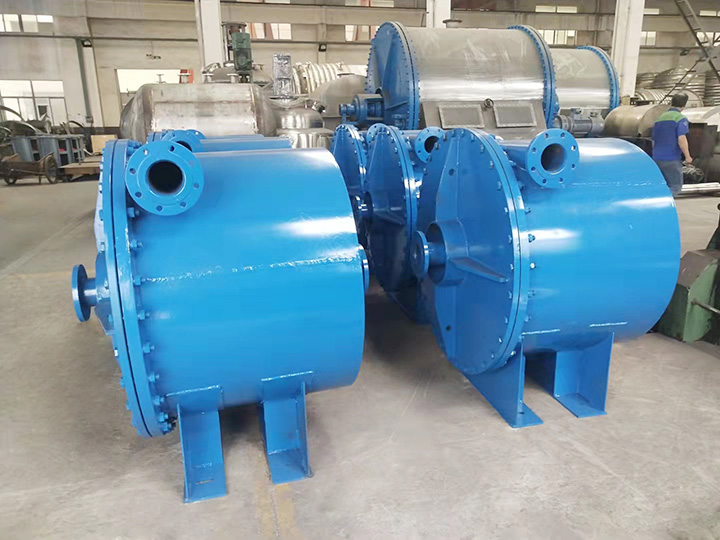

5、III型可拆式螺旋板換熱器結構原理與不可拆式換熱器基本相同,但其兩個通道可拆開清洗,適用范圍較廣。
