刮板式薄膜蒸發器
簡介

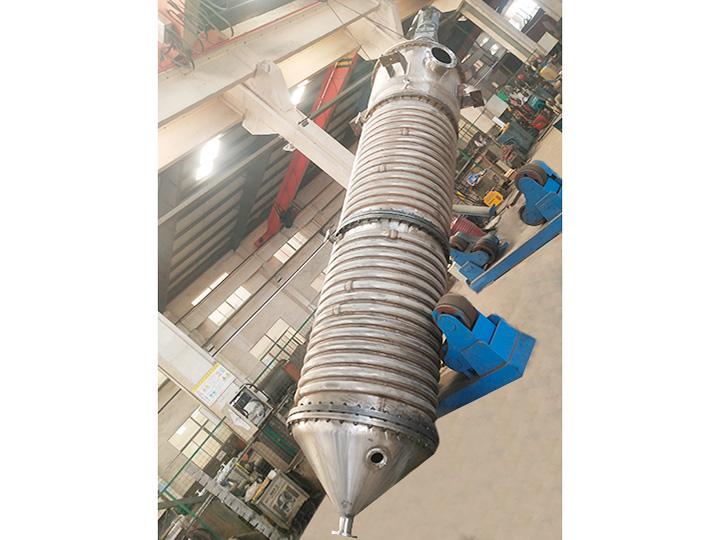

刮板薄膜蒸發器是殼體外部裝有加熱蒸汽夾套,其內部裝有可旋轉的刮板,刮板由圓筒中心的旋轉軸帶動。原料液由蒸發器上部沿切向加入后,在重力和旋轉刮板的帶動下,沿殼體的內壁面形成下旋的薄膜,完成液由底部排出器外,二次蒸汽則經除沫器后由上部排出。這種蒸發器的優點是對物料的適應性很強,對高黏度、易結晶、易結垢、含懸浮物或兼有熱敏性料液的蒸發均適用。
組成

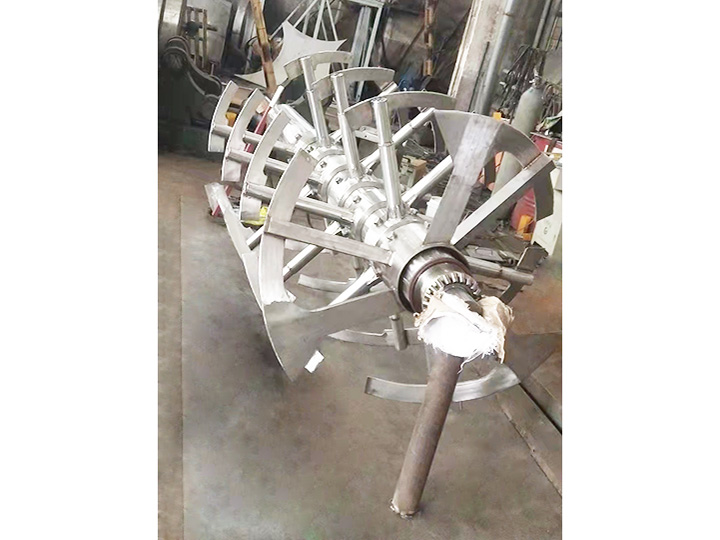

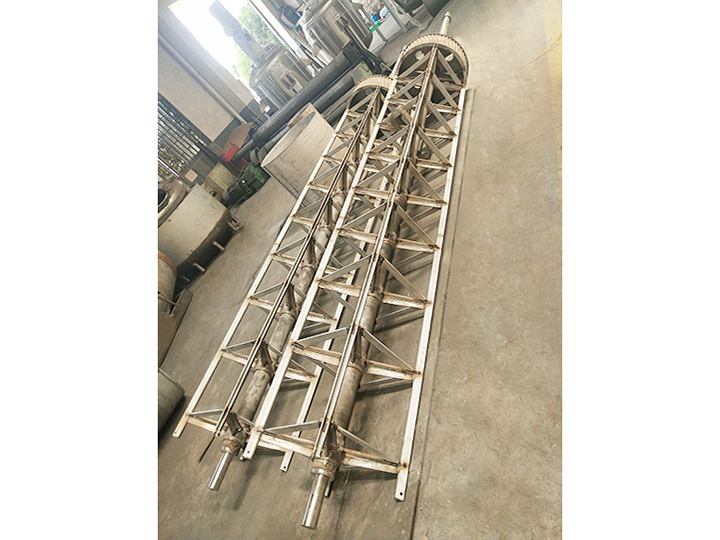

它主要由加熱夾套和刮板組成,夾套內通加熱蒸汽,刮板裝在可旋轉的軸上,刮板和加熱夾套內壁保持很小間隙,通常為0.5~1.5 mm。料液經預熱后由蒸發器上部沿切線方向加入,在重力和旋轉刮板的作用下,分布在內壁形成下旋薄膜,并在下降過程中不斷被蒸發濃縮,完成液由底部排出,二次蒸汽由頂部逸出。在某些場合下,這種蒸發器可將溶液蒸干,在底部直接得到固體產品。
這類蒸發器的缺點是結構復雜(制造、安裝和維修工作量大)加熱面積不大,且動力消耗大。
